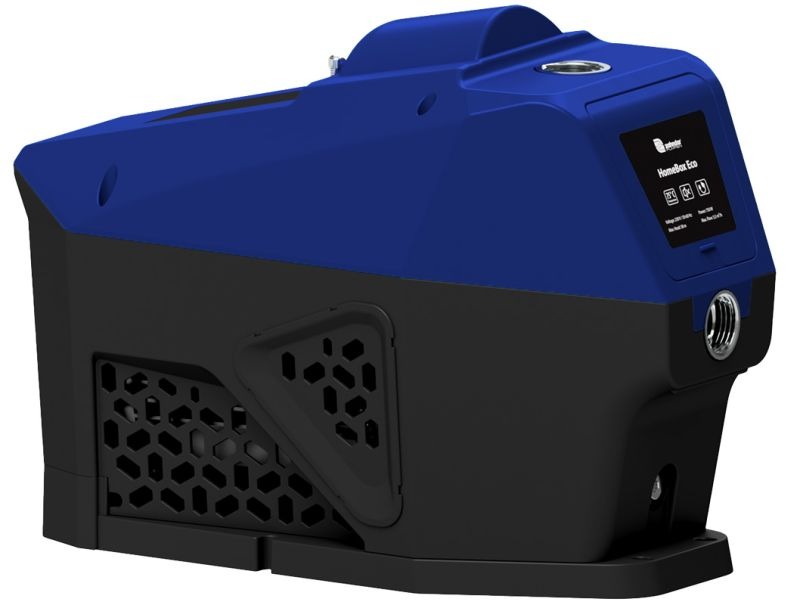

HOMEBOX ECO N DRUKVERHOGER GESCHIKT VOOR DRINKWATER

Keuzeopties:

1. ZONDER AANSLUITSET

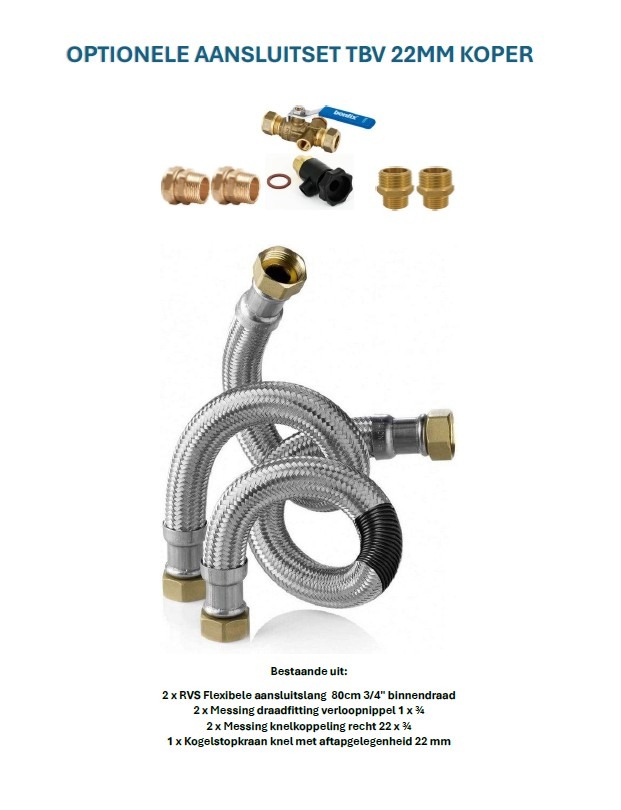

2. INCLUSIEF AANSLUITSET TBV 22MM KOPER
3. INCLUSIEF VAKKUNDIGE INSTALLATIE  IN ZUID-HOLLAND ( In overleg/op aanvraag info@wvvsend.nl)

Installatieservice in Zuid-Holland
Binnen de regio Zuid-Holland kunnen wij deze Zehnder HomeBox Eco N ook vakkundig op locatie installeren tegen een zeer scherpe prijs.
Voor meer informatie kunt u contact opnemen via info@wvvsend.nl

Beschrijving HOMEBOX ECO N DRUKVERHOGER.

De HomeBox Eco N is een volledig automatische drukverhogingsinstallatie, ontworpen voor gebruik in woningen (zowel eengezins- als meergezinswoningen) en geschikt voor installatie zowel binnen als buiten gebouwen.
Het systeem is bedoeld voor situaties waarin de waterdruk vanuit het openbare waterleidingnet onvoldoende is, en waar het belangrijk is dat bij alle tappunten (douches, kranen, wasmachines, etc.) een constante waterdruk aanwezig is.

Technische kenmerken HOMEBOX ECO N DRUKVERHOGER

• Het betreft een meertraps centrifugaalpomp met een permanente magneetmotor (IE5-klasse) én frequentieregeling.

• Maximaal volumetrisch debiet: 5,2 m³/uur.

• Maximale opvoerhoogte (“head”): 56,0 m.

• Nominaal vermogen invoer (P1): 750 W; uitgaand vermogen (P2): 600 W.

• Instelbare druk: van ongeveer 1,5 tot 5,5 bar, met een maximale bedrijfsdruk van 10 bar.

• Voorzien van een ingebouwd expansievat van 0,3 liter om drukoscillaties/ drukschokken te beperken.

• Geluidsarme behuizing: < 50 dB.

• Behuizing en bescherming: IP56 (stofdicht en beschermd tegen krachtige waterstralen).

• Motorwikkeling met ingebouwde thermische beveiliging.

• Geïntegreerde terug­slagklep zowel aan de zuig- als perszijde.

• Bedieningspaneel: LCD-display voor eenvoudige instelling en aflezing.

• Voorzien van droogloopbeveiliging.

• Aansluiting: 230 V; geschikt voor drinkwater, helder water en regen­/opgevangen water. Max. mediumtemperatuur: 75 °C.

Toepassingen HOMEBOX ECO N DRUKVERHOGER

• Directe aansluiting op het drinkwaternet (onder voorbehoud van goedkeuring door de waterleverancier).

• Het waarborgen van constante waterdruk in woningen waar het leidingnet onvoldoende druk levert.

• Gebruik in de tuin of voor beregeningssystemen (tuin-/grasirrigatie).

Leveringsomvang & installatie

• Het apparaat wordt geleverd met een 1,35 m lange voedingskabel en een Schuko-stekker.

• Omdat het een “nietzelfaanzuigende” uitvoering betreft (type “N”), dient de pomp zodanig geplaatst te worden dat de aanzuigleiding watergevuld is of al onder druk staat. Voor zelfaanzuigende versie is er de “HomeBox Eco S”.

Voordelen in één oogopslag

• Energiezuinig dankzij IE5-klasse motor + frequentieregeling → minder stroomverbruik, betere efficiency.

• Stabiele waterdruk voor meerdere tappunten tegelijk, ook in drukzwakke netwerken.

• Installatievriendelijk: compacte geïntegreerde oplossing, geluidsarm (< 50 dB), geschikt voor woningomgeving.

• Robuust & betrouwbaar: bescherming tegen stof en waterstralen (IP56), droogloop­beveiliging, automatische drukregeling, ingebouwde expansievat.

• Flexibiliteit in toepassing: geschikt voor binnen en buiten, voor drink- of gebruikswater, en ook voor tuinberegening.

Aandachtspunten / aandacht vóór aanschaf HOMEBOX ECO N DRUKVERHOGER

• Omdat het een niet-zelfaanzuigende versie is, is het belangrijk dat de pomp correct is aangesloten op een leiding waar al water of druk aanwezig is (of dat de aanzuigleiding op een geschikte manier wordt gerealiseerd).

• Bij installatie buiten of in koude omgevingen: zorg voor vorstbeveiliging of installatie in vorstvrije ruimte.

• Controleer altijd of de lokale waterleverancier toestemming geeft voor directe aansluiting op het drinkwaternet.

• Aangezien dit een geïntegreerde unit is: voldoende ruimte rondom laten voor onderhoud en toegang tot het bedieningspaneel.

• Let op de maximale mediumtemperatuur (75 °C) en maximale druk (10 bar) — bij extreme omstandigheden of grotere gebouwen is wellicht een andere capaciteit nodig.

Technische Datasheet – Zehnder HomeBox Eco N

Algemene beschrijving

De Zehnder HomeBox Eco N is een automatische drukverhogingsinstallatie die wordt toegepast wanneer de waterdruk vanuit het leidingnet onvoldoende is. Het systeem is ideaal voor gebruik in een- en meergezinswoningen, maar ook geschikt voor kleine commerciële toepassingen of beregeningssystemen.
De HomeBox Eco N is een niet-zelfaanzuigende uitvoering (normalsaugend) en wordt direct aangesloten op het bestaande waterleidingnet. Voor zelfaanzuigende situaties bestaat de variant HomeBox Eco S.

De pomp werkt volledig automatisch en houdt de ingestelde druk constant, ongeacht het aantal geopende tappunten. De geïntegreerde frequentiegestuurde motor (energieklasse IE5) past zijn toerental aan op basis van de actuele waterbehoefte, wat zorgt voor maximale efficiëntie en een zeer stille werking.

Technische gegevens HOMEBOX ECO N DRUKVERHOGER

Algemeen

• Type: Drukverhogingsinstallatie – niet-zelfaanzuigend

• Artikelnummer: 24711

• Medium: Helder water, regenwater, drinkwater

• Maximale mediumtemperatuur: 75 °C

• Maximale bedrijfsdruk: 10 bar

• Minimale inlaatdruk: 0 bar (leiding gevuld)

• Instelbare druk: ca. 1,5 – 5,5 bar

• Geluidsniveau: < 50 dB(A)

• Beschermingsklasse: IP56 (stofdicht en beschermd tegen krachtige waterstralen)

• Gewicht: ca. 8,6 kg

• Bedrijfstemperatuur omgeving: 0 – 40 °C

Elektrische gegevens HOMEBOX ECO N DRUKVERHOGER

• Voedingsspanning: 1~ 230 V, 50/60 Hz

• Opgenomen vermogen (P1): 750 W

• Afgegeven vermogen (P2): 600 W

• Nominale stroom: 3,1 A

• Isolatieklasse: F

• Motor: Permanente magneetmotor, IE5-klasse (Ultra Premium Efficiency)

• Aansluiting: Geaarde Schuko-stekker (1,35 m kabel)

• Ingebouwde motorbeveiliging en thermische beveiliging

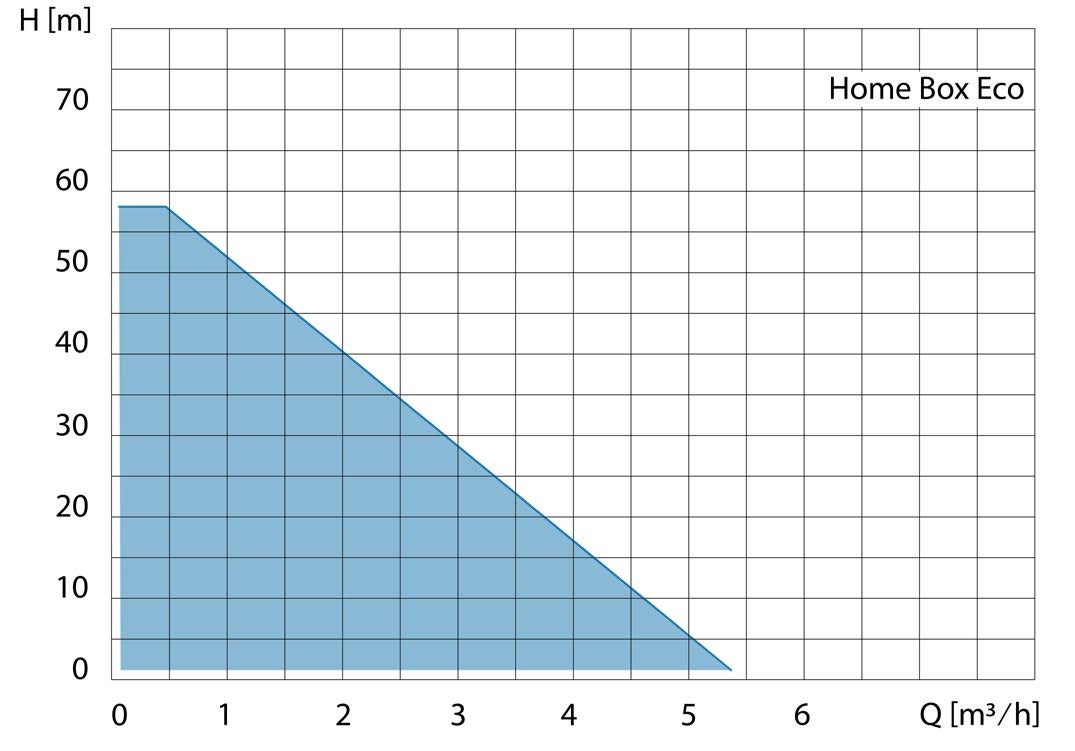

Hydraulische prestaties

• Maximaal debiet (Qmax): 5,2 m³/uur

• Maximale opvoerhoogte (Hmax): 56 m

• Aansluitmaten: G 1″ (in- en uitgang)

• Expansievat: 0,3 liter geïntegreerd

• Terugslagklep geïntegreerd aan zuig- en perszijde

• Droogloopbeveiliging geïntegreerd

• Materiaal waaier: PPO (kunststof met hoge sterkte)

• Pomphuis: Roestvast staal (RVS 1.4301)

• As: Roestvast staal

• Afdichting: Koolstof/keramiek/NBR

Constructie en functies

• Compacte, onderhoudsarme eenheid met geïntegreerde pomp, besturing, expansievat en sensoren.

• Frequentieregeling zorgt voor automatische aanpassing van het toerental aan het waterverbruik.

• Constant drukniveau bij wisselende afname (ook bij meerdere tappunten tegelijk).

• Droogloopbeveiliging voorkomt schade bij gebrek aan water.

• Geluidsarme werking dankzij geïsoleerde behuizing en trillingsvrije constructie.

• Weergave via LCD-display: actuele druk, bedrijfsstatus en storingsmeldingen.

• Automatische storingsherstart na tijdelijke fout.

• Uitgevoerd met soft-start en soft-stop om drukstoten te voorkomen.

• Eenvoudige drukinstelling via het bedieningspaneel.

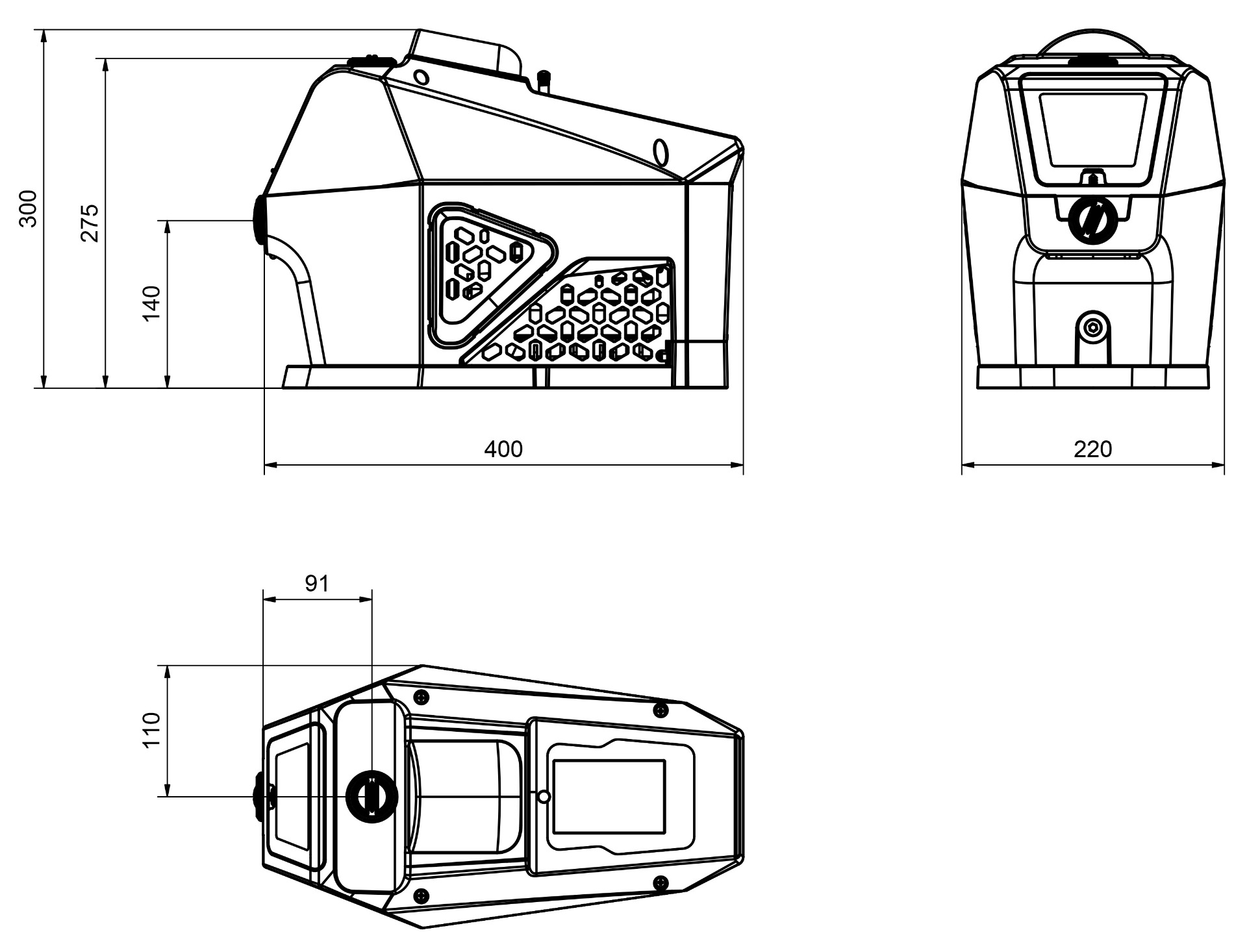

Afmetingen

• Lengte: ca. 400 mm

• Breedte: ca. 220 mm

• Hoogte: ca. 300 mm

• Gewicht: ca. 8,6 kg

• Aansluitingen: G 1″ binnendraad

Toepassingen

• Constante waterdruk in woningen met lage of wisselende toevoerdruk

• Drukverhoging voor woningen, appartementen of kleine bedrijfsgebouwen

• Watervoorziening voor douches, toiletten, keuken, wasmachines, beregening

• Geschikt voor gebruik met regenwater- of opslagreservoirs (mits op druk)

• Binnen- of buitenopstelling (buiten vorstvrij of met isolatie)

Installatieaanwijzingen

• De HomeBox Eco N is niet zelfaanzuigend – de aanzuigleiding moet altijd gevuld zijn.

• Installeer de pomp op een stabiele, vlakke ondergrond, bij voorkeur dicht bij het toevoerpunt.

• Zorg voor voldoende ventilatie en vrije ruimte rondom voor onderhoud.

• Bij buitenplaatsing: beschermen tegen directe zon, regen en vorst.

• Controleer of aansluiting op drinkwaternet is toegestaan volgens lokale voorschriften.

• Aanzuigleiding en filter moeten schoon en drukvast zijn.

Beveiligingen

• Droogloopbeveiliging

• Oververhittingsbeveiliging

• Overdrukbeveiliging

• Vorstbescherming (automatische start bij lage temperatuur of handmatig aftappen)

• Automatische storingsreset

Belangrijkste voordelen

• Energiezuinig dankzij IE5-motor met frequentieaansturing

• Constant waterdrukniveau, ook bij wisselende belasting

• Geluidsarm (< 50 dB) – geschikt voor woonruimtes

• Compact, onderhoudsarm en eenvoudig te installeren

• Geïntegreerd expansievat, terugslagkleppen en beveiligingen

• Geschikt voor drinkwater en regenwatersystemen

• IP56-bescherming: stofdicht en spatwaterbestendig

Onderhoud

• Regelmatig controleren op lekkages, vervuiling van filters en juiste drukinstelling.

• Eénmaal per jaar controleren van expansievat en veiligheidsvoorzieningen.

• Alleen door erkende installateur laten openen of servicen.

Samenvatting

De Zehnder HomeBox Eco N is een moderne, energie-efficiënte drukverhogingsinstallatie met geïntegreerde frequentieregeling. Ze garandeert een stabiele waterdruk, lage geluidsproductie en een lange levensduur. Dankzij de robuuste constructie en uitgebreide beveiligingen is het systeem bijzonder geschikt voor huishoudelijke toepassingen en lichte utiliteit.
