Homa Sanipower - Hcon

Homa Sanipower - Hcon

Combinatie van Homa Sanipower opvoerunit met Hcon besturingskast.

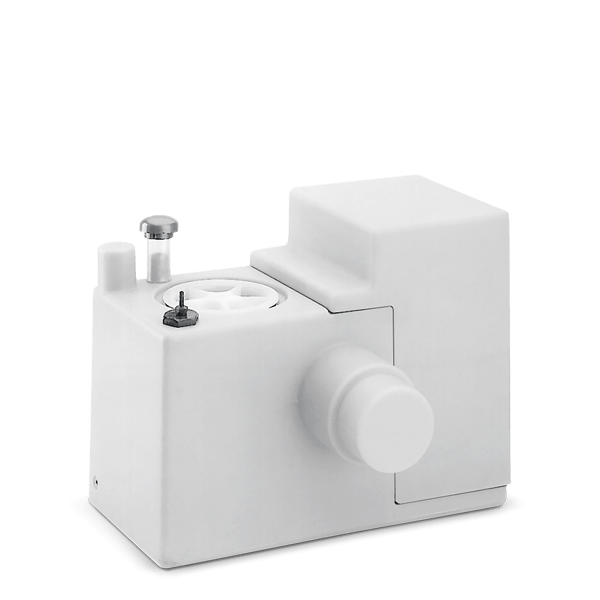

Homa Sanipower:

• Vuil- en afvalwater
• Fecaliën
• Huishoudelijk afvalwater
• Kleine ruimtes

Persaansluiting R 2″ bui.
Toevoeren DN 50 / DN 100
Waaier Open meerkanaal met voorgeplaatst snijwerk
Vrije doorlaat – mm Ø
Toerental …/2: 2900 rpm
Materialen Pomphuis en waaier van gietijzer, reservoir van kunststof
Uitvoering / modelcode:
W 230 V / 1 fase
Leveringsomvang Reservoir met pomp, besturingskast, 2 m aansluitkabel met stekker.

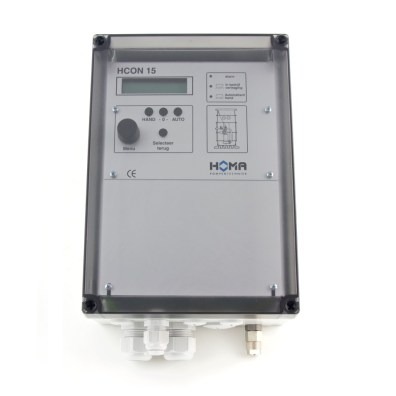

HCON:

• Pompbesturing

Technische gegevens:
Bedrijfsspanning 1x230V/N/PE; 50 Hz.
Schakelvermogen tot 4 kW directe inschakeling
Vereiste voorzekering bij direct:
HCON15: max. 16A
Temperatuurbereik -20C tot + 60C
Afmetingen (BXHXD):
HCON15: 290 x 170 x 130 mm.

Toepassing:
De Homa Sanipower - Hcon Voor sanitaire installaties met toilet, wastafels, wasmachines en douches in ruimten onder het terugstuwniveau van het riool (souterrain- of kelderruimten) is de inbouw van een afvalwater-opvoerinstallatie vereist. Voor de verzorging van een volledige sanitaire eenheid is de Sanipower de ideale, kostengunstige oplossing Door de bodemgelijke WCdirect aansluiting is installatie achter het toilet met minimaal ruimtebeslag mogelijk. Het edelstalen snijwerk van de ingebouwde pomp verkleint betrouwbaar alle vaste stoffen in het afvalwater. Voor de persleiding naar de volgende afvoerleiding volstaat daarom een diameter vanaf 11/4“. Dit betekent dat installatie ook achteraf, bijv. in oude gebouwen, voordelig en eenvoudig is. DIN EN 12050-1: Conformiteit en bouwwijze getest en gecontroleerd door de LGA, certificaat nr. 0220119. Medium: Vuilwater, afvalwater en fecaliën. Max.temperatuur van het medium: 35˚C, kortstondig tot

Constructie:
De Homa Sanipower - Hcon is een kleine opvoerinstallatie voor afvalwater, aansluit gereed bestaande uit: Verzameltank: Niet rottend, gas- en stankdicht kunststof reservoir. Nuttig volume 11 l. Toeloop DN 100 horizontaal, toeloophoogte 180 mm. Tweede verticale toeloop DN 50 op de bovenzijde van het reservoir. Be- en ontluchtingsverbindingsstuk DN 25 verticaal. Reinigingsopening met schroefdeksel. Pomp: Eéntraps centrifugaalpomp met horizontale uitlaat. Open meerkanaal waaier met voorgeplaatst snijwerk
voor het verkleinen van vaste stoffen. Persaansluiting: R2“bui. Motor: Enkelfase-elektromotor.
Thermovoeler voor temperatuurbewaking in de wikkeling. Isolatieklasse F, beschermklasse IP 68. Chroomstalen motoras, blijvend gesmeerde kogellagers. Afdichting: Combinatie van glijringafdichting, siliciumcarbide/siliciumcarbide en as-afdichting in oliesperkamer. Besturing: Waterstandafhankelijke, pneumatische niveaubesturing met stuwdrukschakeling. Elektronische
schakelkast met regelbare naloopfase. Motorbeveiliging. Temperatuurbewaking in de wikkeling met automatisch weer
inschakelen. Condensator 30 µF.

Materialen:
Verzameltank Kunststof PE
Pomphuis, motorhuis, Gietijzer
waaier GG 25/EN-GJL-250
Snijwerk Edelstaal
1.4528
Motoras, bouten Edelstaal
Elastomeren NBR
Technische gegevens
Opgenomen vermogen P1 1,5 kW
Motorvermogen P2 1,1 kW
Spanning 230 V/1 Ph, 50 Hz
Toerental 2900 T/min
Nom. stroom 7,0 A
Aansluitkabel H 07RN–F 4G1,5
Gewicht 32 kg
Persaansluiting R 2“ bui
Leveringsomvang
Reservoir met pomp, pneumatisch-elektronische besturing, 2 m aansluitkabel met stekker.
